导轨式升降机有哪些主要结构(组成结构原理图图解)

导轨式升降机是一种非剪叉式液压升降台.适用于二三层工业厂房,餐厅,酒楼楼层间的货物传输.台面最低高度为150-300mm,最适合于不能开挖地坑的工作场所安装使用.该平台无须上部吊点,形式多样(单柱,双柱,四柱),运行平稳,操作简单可靠,楼层间货物传输经济便捷。今天济南强峰升降机械就带大家了解一下导轨式升降机的主要组成结构都有哪些吧。



导轨式升降机的主要组成结构和结构图图解

升降机的型号由组、型、特性、主参数和变型更新等代号组成。


导轨式升降机的组成结构主要有以下7个组成部分:



导轨式升降机组成结构原理图图解

1)底笼

主要用于支撑施工升降机导轨架,防止无关人员进入施工升降机工作区域。


主要由底架、基础节和防护围栏组成,底笼入口处装有门,吊笼运行时不能开启以保证人员安全。

在基础上吊笼和对重升降通道周围应设置防护围栏,地面防护围栏的高度不应低于1.8m。

2)导轨架

底部与底笼连接并通过附墙架与建筑物固定,作为吊笼上下运行的导轨架,由每节1508毫米的标准节通过螺栓联结而成,标准节主要由钢管和型钢焊接而成,各标准节之间可以任意互换。

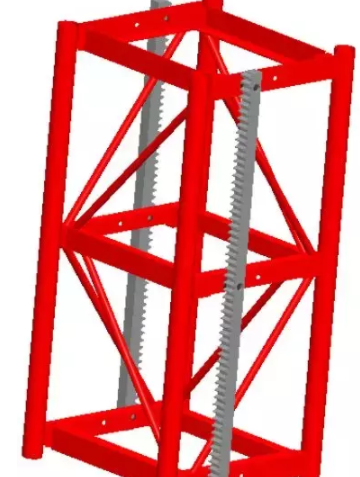

3)标准节




4)附墙架


按一定间隔将导轨架与建筑物或其他固定结构相互联结,以保证导轨架不断架设升高的稳定性,并可以通过其来调整导轨架的垂直度,附墙架的间隔一般为3-10米。


5)吊笼

吊笼是施工升降机的核心部分,是运输物料和人员的承载结构,通过传动系统使之沿轨道上下运行。

吊笼为焊接结构体,四周为钢丝网或钢板网组成封闭式结构,由笼架、笼门、天窗盖、安全防护栏、吊杆安装孔、导向滚轮等组成。

吊笼与导轨架的主弦杆一般有四组导向滚轮联结。导向轮保证吊笼不脱离导轨及沿导轨架平稳升降。前后导向轮和两侧导向轮承受吊笼自重及载荷重力,对导轨架产生偏心弯矩。导向轮槽与导轨架主弦杆相匹配。

6)对重

具有一定质量,悬挂在绕过天轮的钢丝绳上,沿导轨架运行,对吊笼起平衡作用的重物。


在齿轮齿条传动的施工升降机中,一般设计有对重,用来平衡吊笼的重量,以减少主电机输出功率节省能源。同时改善了导轨架的受力状态,提高了升降机的运行平稳性。


7)吊杆

吊杆的作用是安装和拆卸导轨架时用来起吊标准节及附墙架使用。当进行作业时将其安装在吊笼顶部的专用安装孔内。
